隧道激光放样系统：精准赋能现代隧道工程建设

在现代隧道与地下工程施工中，放样精度与施工效率直接决定了工程质量与成本控制水平。长大智能爆破研究中心推出的隧道激光放样系统（Tunnel laser setting-out system），通过数字化与智能化手段，全面提升隧道爆破设计与现场实施的协同效率，实现“所设计即所爆破”的工程目标。

一、团队背景与技术实力

长大智能爆破研究中心是国内隧道与地下工程爆破领域具有重要影响力的科研团队。团队现有成员20余人，其中副教授及以上5人，整体技术力量雄厚。

研究方向主要包括：

• 复杂环境下控制爆破（临近高铁、民房、管道等场景）

• 隧道光面爆破技术

• 超欠挖控制技术

• 智能爆破技术与装备研发

研究对象覆盖：

• 引水隧洞

• 抽水蓄能地下厂房

• 大型地下洞库

• 各类交通隧道工程

二、系统核心优势

1. 无网络环境完美适配

• 隧道深处无信号环境下可正常使用

• 数据预缓存至手机SQLite数据库

• 设备自带WiFi热点，手机直连控制

• 全流程支持离线标定与投射

2. 三端协同：云端 + 手机 + 下位机

• 办公室设计 → 云端参数化布孔（支持CAD图纸智能提取）

• 现场施工 → 手机一键同步项目数据

• 激光投射 → 无线控制下位机设备

实现设计、管理、施工一体化闭环。

3. 现场灵活调参与高效率施工

• 周边眼、内圈眼间距、抵抗线可实时调整

• 掏槽设计支持上下/左右分区独立调整

• 支持周边眼、掏槽眼、辅助眼自由切换显示

• 单孔高亮定位，实现精准施工

👉 将全站仪炮孔放样时间从 1小时缩短至10分钟

4. 多种标定模式，适应复杂工况

• 快速标定：以拱顶为基准点进行缩放旋转微调

• 2D标定：基于3个已知平面坐标点

• 高级3D标定：基于4个全局三维坐标点实现高精度标定

5. 全类型隧道截面支持

系统支持多种隧道结构形式：

• 三心圆型（高速公路/铁路）

• 城门洞型（水利/矿山）

• 马蹄型（地铁/市政）

• 半圆形（小断面隧道）

精度控制：

• 参数精确到度分秒

• 掌子面孔位偏差 ≤ 3cm

6. 智能CAD炮孔提取

• 上传CAD截图自动识别炮孔

• 基于Hough圆检测算法（毫米级精度）

• 自动分组编号

• 一键导出CSV

👉 设计效率提升约10倍，告别人工描点

三、与传统方案对比优势

四、工程应用场景

系统已广泛应用于隧道施工多个关键环节：

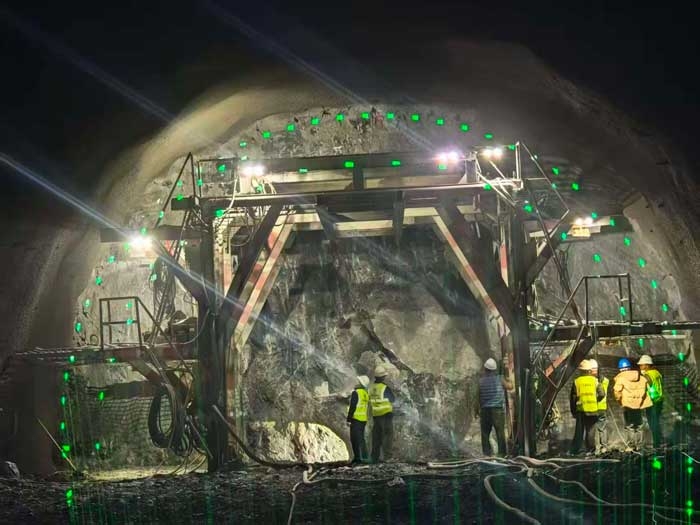

• 掌子面钻孔投影与实时调整

• 初期支护立架放样及超欠挖测量

• 超前及系统锚杆钻孔放样

• 防水板塑料垫片定位投影

五、典型工程应用案例

系统已成功应用于多个重点工程项目，包括：

• 多吉隧道

• 汉巴南铁路东华山隧道

• 拉日高速曲水隧道

• 攀大高速高瓦斯特长隧道

• 樱花谷一号隧道

• 青岛至平度城际铁路隧道

• 西天山隧道

• 回龙山隧道

• 侨城东路隧道

• 三岔特长隧道等

部分工程示例说明：

回龙山隧道（桂郴高速）
位于山体坡脚，走向与主坡一致，地形平缓，施工条件稳定。

欧家垄隧道（湖南资兴）
构造剥蚀低山地貌，植被发育，地质环境复杂。

侨城东路隧道（粤港澳大湾区）
城市快速路工程，包含隧道、桥梁及互通立交等综合施工内容。

三岔隧道（甘肃）
双洞分离式特长隧道，单洞长度超5700米，对施工精度要求极高。
